Ramps (3)

Als je het niet afrondt krijg je het niet klaar. (Beetje Kruyffiaans niet ?)
Dus ik heb weer een paar uurtjes aan de Rostock gesleuteld. Deze printer komt zowaar met een versnellingsbak om meet tractie op de filament te verkrijgen. Mooi spul !

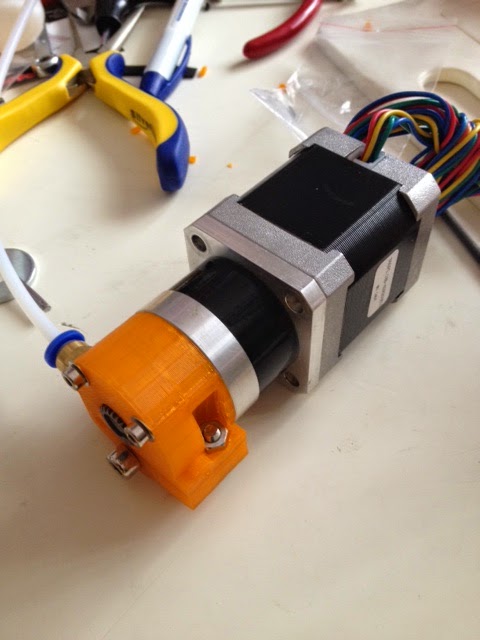

Extruder montage
Voor de beweging van het platform worden 3 sets van parallelle armen langs de verticale assen bewogen.

X, Y of Z bediening
Die aasjes moet je wel eerst zelf even in elkaar priegelen. Kogelscharnier in eindpunt, draadeind aan de andere kant en dan in de carbon staf. En dan de andere kant ook en dan nog 5 keer!
Delta Rod's

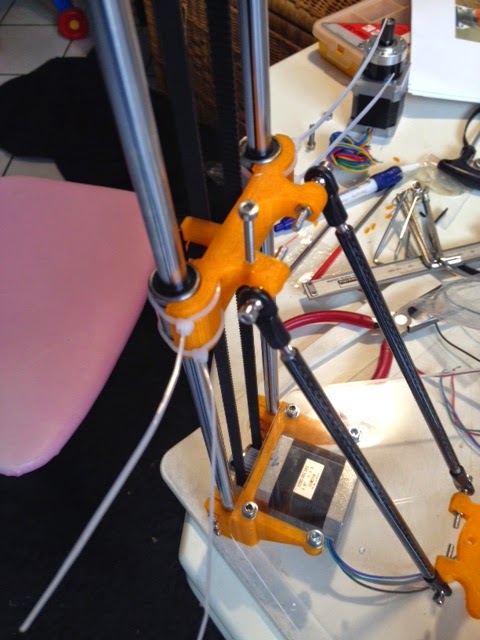

Aan de bovenkant komen de eindstoppers om te voorkomen dat de boel zichzelf uit elkaar ramt.


Eindstop plus trigger
 Dan zit daar ook de zogenaamde idler, een lager dat de aandrijf riem geleidt.
Idler pulleys
En dan een niet onbelangrijke component: De Hot-end. Voor kenners is deze een J-head

Platform met J-head
 En zo ziet het er dan een beetje uit.
Overzicht
Voor zover de mechanica.... nu wordt het tijd voor iets electronisch ....
